Переносные заземления

08.11.2012

Переносные заземления используют для защиты людей, которые работают на токоведущих частях электроустановки или оборудования, которые отключены. При этом возможно поражение электрическим током при появлении на отключенном участке наведенного напряжения или при ошибочной подаче напряжения.

Переносные заземления используются в частях электроустановки, не имеющих стационарных заземляющих ножей.

Стационарные заземляющие ножи и переносные заземления не допускают появления опасного значения напряжения дальше места их установки.

Подача напряжения на заземленный и закороченный участок приводит к возникновению короткого замыкания. После этого напряжение в месте короткого замыкания уменьшится практически до нуля, и не будет попадать на токоведущие части за заземлением. Источник напряжения отключится после срабатывания защиты.

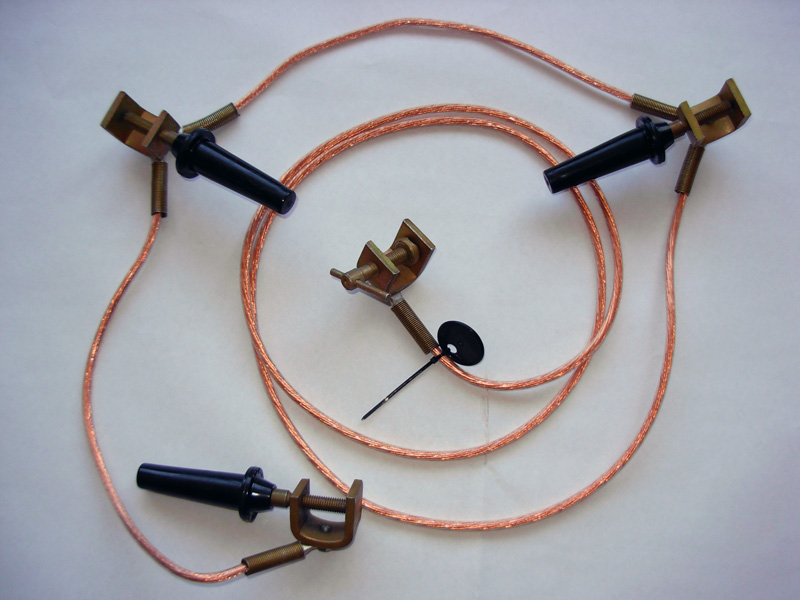

Устройство

Переносное заземление состоит из следующих частей:

• проводники для заземления и закорачивания токоведущих частей разных фаз электроустановки;

• зажимы, которые используют для присоединения проводников к токоведущим частям и заземляющей проводке.

Закорачивающие и заземляющие проводники делают из медного многожильного голого гибкого провода.

Переносные заземления бывают однофазными и трехфазными. Однофазные используются для заземления токоведущих частей отдельно для каждой фазы. Их используют в электроустановках, имеющих напряжение больше 110 кВ. Расстояния между фазами там большие и закорачивающие проводники получаются очень тяжелыми и длинными. Трехфазные применяются для закорачивания трех фаз и заземления с общим заземляющим проводником.

Требования к переносным заземлениям

Главное требование, которое предъявляют к переносным заземлениям — динамическая и термическая устойчивость к току короткого замыкания. Проводники закрепляются на токоведущих частях зажимами, которые не могли бы быть сорваны динамическими усилиями. Они должны обеспечивать очень надежный контакт, чтобы не перегреться и обгореть при коротком замыкании.

Закорачивающие проводники должны иметь значительную термическую устойчивость. В течении времени отключения они должны оставаться целыми под действием релейной защиты закороченного участка. Очень важна термическая устойчивость проводников, так как при нагреве и обрыве на их концах может образоваться рабочее напряжение электроустановки.

Правила установки:

• Монтаж переносных заземлений осуществляется на токоведущих частях с тех сторон, откуда есть возможность подачи напряжения на участок, отключенный для проведения работ.

• При возможном появлении наведенного напряжения от соседних линий заземление ставиться на каждом отдельном участке.

• Для установки заземления применяется изолирующая штанга, которая применяется для поочередной работы с зажимами всех фаз или составляет одно целое с заземлением.

• Если заземление устанавливается в распределительном устройстве, работы производят с пола, земли или лестницы. Нельзя подниматься на еще нее заземленное оборудование.

• На конструкцию разъединителя 35 кВ и выше, который находится под напряжением с одной стороны, нельзя подниматься ни в коем случае. Возможно поражение током.

При снятии заземлений в первую очередь снимаются зажимы с токоведущих частей, после этого отсоединяют заземляющий проводник.
