Электрозащитные средства для электроустановок с напряжением выше 1000 В

15.11.2012

Электрозащитные средства в электроустановках бывают основные и дополнительные.

Основные электрозащитные средства

В электроустановках с напряжением больше 1000 В к основным электрозащитным средствам относят: изолирующие и электроизмерительные клещи, изолирующие штанги, указатели напряжения, изолирующие приспособления и устройства для ремонтных работ.

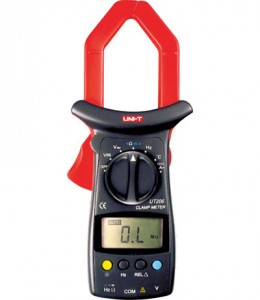

Для определения силы тока без разрыва цепи используют токоизмерительные клещи. Такие клещи имеют следующие составляющие: трансформатор тока с вторичной обмоткой, нагруженный амперметром и разъемным магнитопроводом; рукоятки необходимой длины. Наиболее распространены токоизмерительные клещи Ц90 на силу тока до 600 А. Правила использования токоизмерительных клещей не отличаются от правил использования изолирующих клещей.

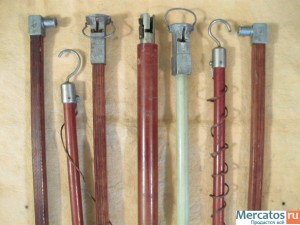

Изолирующие штанги имеют три части:

— рабочую — выполнена в виде захвата, пальца, щетки, резака;

— изолирующую — для изоляции от токоведущей части, длина которой зависит от рабочего напряжения штанги;

— рукоятки для удержания в руках.

Соответственно применению штанги бывают следующих видов:

• Оперативные изолирующие штанги. Используют для работы в распределительных устройствах. Например, контроль степени нагрева токоведущих частей, включение и отключение ножей разъединителей, и другие работы.

• Ремонтные изолирующие штанги. Используют для работ на токоведущих частях с напряжением. Например, вязка проводов, присоединение временных электроприемников, очистка изоляторов от пыли.

• Измерительные изолирующие штанги. С их помощью измеряют переходные сопротивления контактных соединений и контролируют распределение напряжения на отдельных изоляторах в их гирляндах.

При работе с изолирующей штангой обязательно используют дополнительные изолирующие защитные средства, например, изолирующие основания, диэлектрические перчатки и другие. Работать со штангой может только специально обученный персонал в присутствии лица, контролирующего работу.

Указателями напряжения определяют наличие напряжения, не измеряя при этом его значение.

Указатели напряжения больше 1000 В бывают двух модификаций:

— бесконтактного типа, работающие за принципом электростатической индукции;

— с газоразрядной индикаторной лампой, в которых принцип работы основан на том, что при протекании емкостного тока газоразрядная индикаторная лампа начинает светиться. Такой указатель напряжения включает в себя рабочую часть (контакт-наконечник, конденсаторы, газоразрядную лампу), изолирующую часть, рукоятки.

Изолирующие клещи используются в электроустановках, имеющих напряжение менее 35 кВ, для работ под напряжением с плавкими вставками трубчатых предохранителей, для снятия и надевания изолирующих колпаков на ножи однополосных разъединителей. Клещи держат в вытянутых руках. При этом оператор изолируется от пола, надевает диэлектрические перчатки. Обязательно рабочий надевает очки, меняя патроны трубчатых предохранителей.

Дополнительные электрозащитные средства в электроустановках включают в себя диэлектрические перчатки, резиновые дорожки и коврики, боты, переносные заземления, изолирующие подставки на фарфоровых изоляторах.

Переносные заземления используют для защиты людей от случайно поданного или наведенного напряжения.

Переносные заземления состоят из таких частей:

— заземляющий проводник для закорачивания и заземления между собой токоведущих частей всех фаз установки;

— зажимы для присоединения к заземляемым проводам;

— струбцина или наконечник для присоединения к заземленным конструкциям или заземлителю.
