Указатели напряжения

08.11.2012

Указателями напряжения называют переносные приборы, которые используют для установления отсутствия или наличия напряжения на токоведущих частях. Это нужно при работе на отключенных токоведущих частях, для обнаружения повреждений в электроустановке, для контроля исправности электроустановки и при других подобных работах. При этом не устанавливается значение напряжения (оно известно), а только наличие или отсутствие его.

Такие указатели оборудованы световым сигналом, который светится при наличии напряжения на части, которую проверяют или между проверяемыми частями.

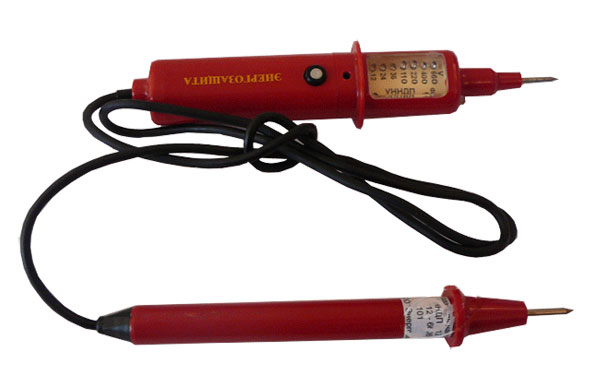

Для электроустановок до 1000 В указатели есть двухполюсные и однополюсные.При использовании двухполюсных указателей ими прикасаются к двум частям электроустановки, между которыми устанавливают наличие или отсутствие напряжения. Указатель прикасается к двум частям электроустановки, способствуя протеканию через лампочку тока, возникающего из-за разности потенциалов этих частей. Лампочка излучает оранжево-красный цвет, при этом потребляя очень малый ток. Последовательно с лампочкой включают резистор.

Двухполюсные указатели используют в установках переменного и постоянного тока. В установках переменного тока части указателя, которые сделаны из металла (цоколь, провод, дампы, щуп), часто образуют емкость относительно других фаз или земли. Этой емкости достаточно, чтобы лампочка указателя светилась при прикосновении к фазе только одного щупа. Поэтому схему комплектуют шунтирующим резистором, который шунтирует лампочку и обладает сопротивлением, которое равно добавочному резистору.

Используя однополюсные указатели, прикасаются только к одной токоведущей части, которую проверяют. Человек пальцем руки создает контакт с цепью указателя, при этом через его тело осуществляется связь с землей. Ток не более 0,3 мА.

Однополюсные указатели чаще всего имеют форму авторучки. Корпус выполняется из изоляционного материала, в нем размещены резистор и сигнальная лампочка. Верхний конец имеет металлический контакт, которого оператор касается пальцем. На нижнем конце находится металлический щуп.

Используют однополюсный указатель только в установках переменного тока: при определении фазного провода в электросчетчиках, предохранителях, выключателях, патронах; при проверке схем вторичной коммутации.

Используя указатели напряжения до 1000 В можно не применять защитные средства.

Согласно Правилам техники безопасности нельзя вместо указателя напряжения использовать контрольную лампу.

Для электроустановок напряжением выше 1000 В используют указатели высокого напряжения — УВН. В таких приборах неоновая лампочка светится при протекании через нее емкостного тока — зарядного тока конденсатора, включенного последовательно с лампочкой. Такие указатели приближают лишь к одной фазе в установках переменного тока.

УВН имеют разные конструкции, но все состоят из трех частей:

• рабочая — корпус, сигнальная лампа, конденсатор;

• изолирующая — для изоляции оператора от токоведущих частей;

• рукоятка — для удержания указателя.

Перед использованием УВН обязательно производят его наружный осмотр на предмет повреждений и исправность действия. При работе с УВН одевают диэлектрические перчатки.

Обычно указатели не заземляют. Только в случае, когда емкость указателя очень мала относительно заземленных предметов, указатель напряжения заземляют. Это необходимо при работе на деревянных опорах воздушных линий электропередач.
