Контроль заземляющих устройств

17.10.2012

Измерения и испытания заземляющих устройств проводят перед вводом в эксплуатацию и в определенное время: для подстанций не менее раза в 3 года, для цеховых установок — не менее одного раза в год.

При проверке осматривают и проверяют сечения, надежность и целость заземляющих проводников, соединений и присоединений к корпусам, которые заземлены.

Сопротивления току растекания заземлителей измеряют поочередно по годам. Один год при наибольшем промерзании грунта. Следующий — при его наибольшем просыхании.

При измерении сопротивления току растекания заземлителей применяется метод амперметра-вольтметра, специальные приборы.

Используют специальные заземлители:

• Зонд — для получения точки, имеющей нулевой потенциал относительно потенциала испытываемого заземления Rx. Наиболее часто используют стальной стержень, который забивают в землю.

• Вспомогательный заземлитель — образует цепь для измерительного тока.

Расстояние между заземлителями и испытуемым должно быть таким, при котором не накладывались бы их поля растекания. Между заземлителем, который испытывают, и зондом расстояние должно быть не менее:

— 20 м для одиночных заземлителей;

— 40 м для для заземлителей из 2-5 электродов;

— не менее пятикратного значения самой большой диагонали площади, которую занимает испытываемый заземлитель — для сложных заземляющих устройств.

Метод амперметра-вольтметра — самый простой, не нуждается в специальных приборах. Для измерения применяют электронный или электростатический вольтметр. Для определения сопротивления току растекания испытуемого заземлителя используют формулу R = U/L (U и L показания прибора).

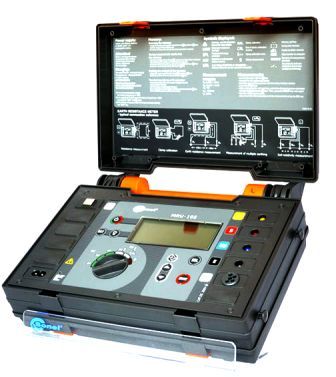

Для этих измерений применяют измерители МС-08, МА-16, М1103.

Для определения сопротивления заземляющих проводников используют омметр М372.

Измерение напряжения прикосновения и тока

Для этого на расстоянии 0,8 м от оборудования, в месте, где возможно замыкание электрической цепи через тело человека, на поверхности располагается пластина из металла (размером 25×25 см). Она имитирует сопротивление растеканию тока с ног человека. Вес нагрузки на пластину должен быть не меньше 50 кг. После этого собирают измерительную схему. Она состоит из вольтметра, амперметра, резистора модели сопротивления тела человека.

При этом амперметр берут с наиболее малым внутренним сопротивлением, а вольтметр — с наиболее большим внутренним сопротивлением, с классом точности не ниже 2,5.

Резистор модели при частоте 50 Гц должен иметь сопротивление:

— 6,7 кОм — для неаварийного (нормального) режима электроустановки;

— 1 кОм — при воздействии менее 1 с;

— 6 кОм — при воздействии больше 1 с при аварийном режиме электроустановок напряжением до 1000 В в любом режиме нейтрали и выше 1000 В с изолированной нейтралью;

— 1 кОм — при аварийном режиме электроустановок, имеющих напряжении больше 1000 В с эффективно заземленной нейтралью.

В этих случаях отклонение сопротивления равно ±10%.

Во время этих измерений устанавливаются условия и режимы, которые создают самые большие напряжения прикосновения и токи, воздействующие на человеческий организм.

Измерение напряжения шага

На нужном расстоянии от места замыкания на поверхности укладываются две металлические пластины (25×12,5 см) на расстоянии 80 см одна от другой. На каждую из них ставят груз весом не менее 25 кг. Далее проводят измерения, идентично измерениям напряжения прикосновения.
