ПВ провод: технические характеристики и описание

08.10.2013

Содержание

1 Провод пв 1
2 Технические характеристики провода пв 1
3 Технические характеристики провода пв 3
4 Что означают буквы кабеля?
5 Конструкция пв-3 кабеля
6 Условия прокладывания провода
7 Условия, в которых допускается использование провода пв-3
- 7.1 Видео: Провода ПВ

Применяется пв провод при стационарной прокладке для электрических установок в силовых и осветительных сетях. Ещё его используют при установке электрического оборудования, машин и даже станков.

Провод пв 1

Используют пв 1 провод для прокладки в трубах, разных пустотных каналах строительных объектов и для установки электрических цепей.

У такого провода изоляция сплошная, сделанная из поливинилхлоридного разноцветного пластиката (цвет изоляции должен быть указан в сопроводительной документации).

Конструкция провода пв1. Токопроводящие жилы могут быть круглыми медными или алюминиевыми, многопроволочными или однопроволочными и обязательно соответствовать ГОСТ 22483-77.

Технические характеристики провода пв 1

Изоляция провода пв1 имеет электрическое сопротивление при температуре +20 градусов, в пересчете на 1 километр длины провода, но не меньше:

При поставке и приемке – 1х10⁶Ом;
На хранение и эксплуатацию – 1х10⁴Ом.

Сопротивление электрическое току токопроводящих жил, которое подсчитано на температуру +20 градусов и на 1 километр длины:

На поставку и прием – ГОСТ 22483;
На хранение и эксплуатацию – максимум 120% значений, указанных в вышеупомянутом ГОСТ.

Максимально допустимая температура нагревания жилы +70 градусов. При монтаже провода устойчивы к изгибам или удлинению, а пв1 провод устойчив ещё к ударам. Радиус изгиба не должен быть меньше пяти диаметров проводов марки ПВ 3, а для остальных марок – минимум десять диаметров.

Срок службы такого провода – минимум 15 лет, при этом гарантийный срок эксплуатации составляет два года со дня введения в эксплуатацию.

Технические характеристики провода пв 3

Сегодня провод пв 3 является часто используемым как в быту, так и в промышленности. Он имеет повышенную гибкость и устойчив к разного рода механическим воздействиям, которые могут повредить изоляционный материал провода и разорвать токопроводящие жилы, что может стать причиной замыкания.

Такие повреждения могут стать причиной сбоев в работе электрических установок и электрического оборудования. Применяется провод пв3 в сельском хозяйстве, в промышленности, при производстве пусконаладочных и монтажных работ, как в установках, так и в оборудовании, которое работает на электрическом токе с частотой до 400Гц и напряжением 450В.

Напряжение ограничивается до 100В если кабель используется при постоянном токе. Большое преимущество кабеля – это гибкость при прокладывании и использовании в бытовых осветительных системах и в промышленных.

Если возникает перегрев или даже пожар, то можно не беспокоиться за изоляцию кабеля – она не горит, а даже наоборот – сама затухает. Специально разработанный состав для оболочки провода предохраняет от больших вибраций и даже от плесени. Если говорить о климатическом исполнении, то кабель исполнен в категории 2 ОМ и даже ХЛ.

Что означают буквы кабеля?

Буква «П» — провод;
Буква «В» — виниловая изоляция;
Цифра 3 – классность жилы с повышенной гибкостью.

Конструкция пв-3 кабеля

По своей конструкции пв 3 кабель состоит из мягких медных сплетённых проволочек, которые и составляют оду жилу провода. Жила провода покрыта однослойной изоляцией из поливинилхлоридного пластиката.

При монтаже провода обязательно делается разделка концов, потому в обязательном порядке необходимо проследить, чтобы оболочка не порвалась. Если где-то изоляция была повреждена – это означает, что при производстве провода были нарушены условия хранения заготовок и сама технология.

ПВ-3 провод может быть окрашен в одиннадцать цветов: синий, зелёный, белый, красный, желтый, черный и др. В случае, если кабели используется с целью заземления установок и оборудования, тогда цвет используемого провода должен быть исключительно желто-зелёный.

Условия прокладывания провода

В сельском хозяйстве, в бытовых условиях и в промышленности, могут возникнуть ситуации, когда необходимо использование гибкого провода. Именно в такие моменты лучше выбрать провод пв3.

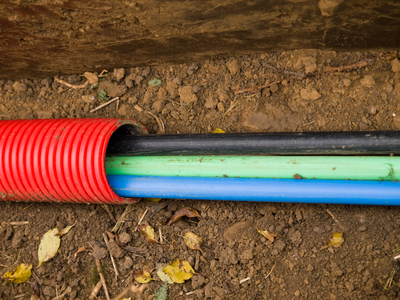

Если необходимо проложить провод в распределительном щите, металлическом шкафу или в пульте управления, часто используют специальные строительные конструкции, металлические трубы, лотки и даже монтажные короба, расположенные на земле.

Если прокладывается провод в местности, где температура воздуха ниже 15 градусов, в обязательном порядке провод прогревается, во избежание повреждений механического типа, которые чаще всего возникают в метах изгиба.

Если температура воздуха плюсовая, тогда нужно следить за тем, чтобы радиус изгиба провода не был меньше пяти диаметров провода. Места, в которых прокладывается кабель, в обязательном порядке должны быть защищены от возможного попадания влаги или возникновения конденсата.

Условия, в которых допускается использование провода пв-3

Провод пв3 будет нормально работать если температура окружающей его среды выше пятидесяти градусов и не ниже минус пятидесяти градусов. Такая температурная устойчивость возможна благодаря соотношению поперечного сечения всех жил провода. Если провод пв 3 эксплуатировать правильно, то его срок годности будет составлять не менее пятнадцати лет, а гарантийное обслуживание достигает двух лет.
