Пескоструйное сопло: виды и особенности строения

25.09.2020

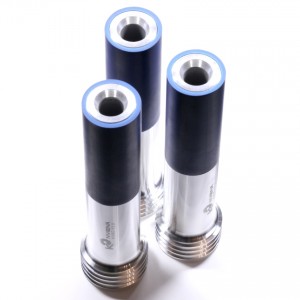

kvbc-2

Пескоструйная обработка – способ очистки металлических изделий от различных видов загрязнений (ржавчина, окалина, старое окрасочное покрытие и т.п.) с помощью воздействия абразивных частиц. Но со временем эти частицы также разрушают и само оборудование. Особенно быстро приходят в негодность сопла, так как именно через них проходит песчаный поток, которым обрабатывается поверхность материала. От формы насадки и диаметра отверстия сопла зависит скорость выхода частиц и площадь пятна обработки.

Что представляет собой пескоструйное сопло?

Сопло увеличивает скорость воздушного потока с абразивными частицами, а также отвечает за образование рабочего пятна на поверхности обрабатываемого изделия.

Классическое прямолинейное сопло состоит из:

корпуса,
резьбы для присоединения к держателю сопла,
конфузора,
диффузора.

Между конфузором и диффузором находится отрезок с одинаковым сечением по всей длине.

Корпус защищает работника от травм, которые он может получить, если разрушится внутреннее сопло. Резьба для присоединения к соплодержателю, находится сзади корпуса.

Конфузор располагается во вставке и имеет вид отверстия длинной конической формы. Он координирует скорость подачи воздуха. Данный элемент подбирается исходя из производительности оборудования.

Диффузор – короткое коническое отверстие, расположенное на выходе сопла. Он расширяется под углом 7-15 градусов. Диффузор устраняет завихрения и способствует равномерному образованию пятна обработки на рабочей поверхности.

Чтобы увеличить производительность пескоструйных работ, для обработки используют сопло Вентури. Его конструкция отличается от классического тем, что отрезок, расположенный между конфузором и диффузором, имеет не равномерное, а ступенчатое сечение. При этом размер входного отверстия в два раза больше, чем выходного. Особенности строения сопла Вентури увеличивают скорость потока частиц до 700 км/ч (у прямолинейного она достигает 320-350 км/ч). Наконечник сопла защищен резиновой оболочкой, под которой располагается алюминиевая втулка.

Сопло Вентури имеет сложное строение, поэтому его невозможно изготовить самостоятельно. Для этого необходимо специализированное оборудование с программным обеспечением.

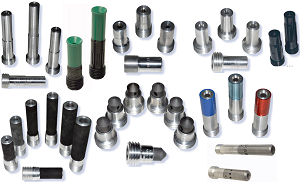

Подбор абразивоструйного сопла зависит от размера изделия, особенностей обрабатываемого материала и режима работы пескоструйного аппарата.
