Сбор электрического щитка

В последнее время, всё больше и больше владельцев квартир устанавливают в своём жилище распределительные электрические щиты. Причина в том, что увеличиваются нагрузки на проводку, в связи с чем, необходимо устанавливать дополнительные автоматические выключатели.

Собираем электрощиток

Инструкция:

Разбираем электросхему самого щита. Разрабатывая данную схему, учитывайте все нюансы электропроводки вашей квартиры. Главными, определяющими элекртосхему, факторами служат суммарная мощность потребления, потребляемая мощность и количество электрогрупп. Схему электрощитов составляйте индивидуально.

Тщательно подбирайте приборы для электрощитка. Необходимо знать, что устройство защитного отключения, счётчик электроэнергии и автоматические выключатели должны обязательно входить в электрощит.

Покупайте автовыключатели. При выборе автоматов всё зависит от мощности приборов входящих в сеть и их количества. Например, чтобы подключить освещение вполне достаточно задействовать автовыключатели в 10А, а для того чтобы присоединить групповые розеточные линии — 16А, а для электроплиты — минимум 25А.

Пластиковые и металлические электрощиты самые распространённые в настоящее время. Щиты из пластмассы изготавливаются из термопластика, который очень устойчив к длительному воздействию повышенных температур на него. Внешний вид таких щитов достаточно привлекательный, что позволяет вписать их в интерьер квартиры. Определяем тип электрощитка. Щитки можно подразделить на накладные и встраиваемые. Встроенный электрощит рекомендуется устанавливать в случаях, если у Вас проведена скрытая электропроводка. Он занимает намного меньше места.

Прежде чем заняться монтажом электрощитка, нужно сделать для него нишу. Чтобы обустроить нишу используют алебастр или гипс. Для помещений с наружной электрической проводкой используют накладные электрощиты. Такие щиты устанавливаются на стенах. Для этого Вам понадобятся саморезы и дюбель-гвозди.

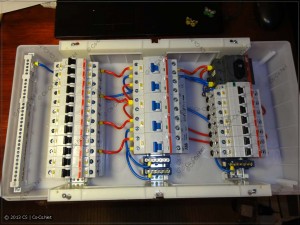

Зафиксируйте авто выключатели в установленном щите. При помощи фиксатора, на DIN-рейке крепим автоматы. Чтобы установить автомат, нужно надавить на него сверху.

При помощи перемычек-гребёнок подводим питание к автоматам. Также необходимо подключить провода заземления. Пользуясь отверткой, сильно затяните соединительные винты. Крепим защитную крышку и делаем включение.
