Обратный клапан на воду

20.11.2017

624_big

При проведении инженерных работ по прокладке и ремонту тепловых и водопроводных сетей применяется большое количество защитной и регулирующей арматуры. Так, обратный клапан на воду является представителем защитной арматуры, основной функцией которого является недопустимость обратного движения потока воды по системе. Его также применяют при эксплуатации насосов и насосных станций, обеспечивая защиту от снижения давления воды или утечки, а также от непреднамеренной остановки насоса.

Особенности работы

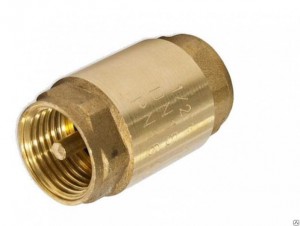

Классический вариант клапана представляет собой обычный цилиндр с пружиной во внутренней полости цилиндра, подпирающей круглую запорную пластину. В свободном положении он находится в нерабочем состоянии. Принципиальная схема работы начинает действовать, когда возникает давление воды на пружину, которое снижает нагрузку, вызываемую пружиной — открывая тем самым запорную пластину — отворяя канал для пропуска воды. Если давление в системе падает, то ослабевает давление на пружину и запорная пластина возвращается на обратное положение, перекрывая поток.

По назначению и по устройству обратные клапаны бывают нескольких видов: межфланцевые, двустворчатые, пружинные дисковые, обратные поворотные, шаровые и подъемные. Подбор требуемого вида определяется его внутренним рабочим механизмом и рабочими показателями водопроводящей системы.

Подбор и применение

Особенности функций обратных клапанов позволяют применять их для улучшения работы водопроводов. При использовании в системах счетчика воды, обратный клапан монтируется после счетчиков, тем самым предотвращая обратное вращение датчика воды.

При правильном подборе требуемого изделия необходимо учитывать много факторов:

— максимальное давление воды в системе (рекомендуется для безопасной эксплуатации руководствоваться ГОСТ 26349-84 «Соединения трубопроводов и арматура» и зарубежными стандартами ISO и DIN);

— будущее место расположения, обеспечивающее свободный доступ;

— способ врезки в подключаемую водопроводную систему,

— размеры клапана и размеры труб.

Клапаны имеет разнообразные варианты подключения к системе:

— сварка к полипропиленовым трубам;

— крепление с помощью фланцев;

— межфланцевая установка;

— монтаж с помощью резьбовых муфт.

В системах отопления рекомендуется монтировать поворотный обратный клапан, в насосные системы — обратный клапан с фланцевым способом крепления. Так же во время установки необходимо учитывать направление движения воды в трубах. Обычно на корпусах изделий направление потока обозначается стрелкой.

Анализируя вышеуказанное и используя требуемую техническую документацию, подбор и установка клапанов не будет представлять собой тяжелую задачу.
