Марки АС, АСК, АСКС, АСКП

ГОСТ 839-80
ТУ 16-705.176-80

ПРОВОДА СТАЛЕАЛЮМИНИЕВЫЕ НЕИЗОЛИРОВАННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

АС, АСК, АСКС, АСКП

1.Преимущественная область применения

Провода предназначены для передачи электрической энергии в воздушных электрических сетях на суше всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ, провода АСК, АСКС, АСКП — на побережьях морей, соленых озер, в промышленных районах и районах засолоненных песков, провода АС, кроме исполнения ТВ и ТС, провода АСК и АСКС, кроме исполнения ТВ.

2. Конструкция

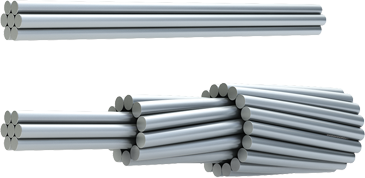

Провода состоят из стального сердечника и алюминиевых проволок.
В проводе марки АСК стальной сердечник покрыт нейтральной смазкой повышенной нагревостойкости и изолирован двумя лентами полиэтилентерефталатной пленки.
В проводе марки АСКС межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной нагревостойкости.
В проводе марки АСКП межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной нагревостойкости.
Материалы:
-алюминий содержания 99,5; 99,7%;
-проволока стальная оцинкованная 1 или 2 группы по качеству цинкового покрытия -ГОСТ 9850;
-в проводах марок АСК, АСКС, АСКП нейтральная нагревостойкая смазка с температурой каплепадения не менее 105°С и стальная проволока 2-ой группы.
При применении проволоки с цинковым покрытием 2 группы марка провода обозначается «АС2».

3. Указание по монтажу и эксплуатации

Длительно допустимая температура проводов в процессе эксплуатации не должна превышать 90°С.



4. Основные характеристики материалов



Параметры

Проволока алюминиевая

Проволока стальная

Удельное электрическое сопротивление постоянному току при 20  °С, ОМ·мм2/м не более

Температурный коэффициент электросопротивления при неизменной массе, на 1 °С

Временное сопротивление разрыву, МПа (Н/ мм2)

Напряжение при 1%-ном удлинении, МПа (Н/ мм2)

0,028264

0,00403

160-195

1290-1450

1100-1310



5. Характеристики проводов

Номинальное сечение, мм2



Диаметр провода, мм

Электрическое сопротивление 1 км провода постоянному току при 20°С, 0м

Разрывное усилие провода, Н, не менее

Масса 1 км провода, без смазки, кг

16/2,7

25/4,2

35/6,2

50/8,0

70/11

70/72

95/16

95/141

120/19

120/27

150/19

150/24

150/34

185/24

185/29

185/43

185/128

205/27

240/32

240/39

240/56

300/39

300/48

300/66

300/67

300/204

330/30

330/43

400/18

400/22

400/51

400/64

400/93

450/56

500/26

500/27

500/64

500/204

500/336

550/71

600/72

605/79

700/86

750/93

800/105

1000/56

5,6

6,9

8,4

9,6

11,4

15,4

13,5

19,8

15,2

15,4

16,8

17,1

17.5

18,9

18,8

19,6

23,1

19,8

21,6

21,6

22,4

24,0

24,1

24,5

24,5

29,2

24,8

25,2

26,0

26,6

27,5

27,7

29,1

28,8

30,0

29,4

30,6

34,5

37,5

32,4

33,2

34,7

36,2

37,7

39,7

42,4

1,7818

1,1521

0,7774

0,5951

0,4218

0,4194

0,3007

0,3146

0,2440

0,2531

0,2046

0,2039

0,2061

0,1540

0,1591

0,1559

0,1543

0,1407

0,1182

0,1222

0,1197

0,0958

0,0978

0,1000

0,1000

0,0968

0,0861

0,0869

0,0758

0,0733

0,0733

0,0741

0,0711

0,0666

0,0575

0,0600

0,0588

0,0580

0,0588

0,0526

0,0498

0,0456

0,0420

0,0386

0,0352

0,0288

6220

9296

13524

17112

24130

96826

33369

180775

41521

49465

46307

52279

62643

58075

62055

77767

183816

63740

75050

80895

98253

90574

100623

117520

126270

284579

88848

103784

85600

95115

120481

129183

173715

131370

112548

112188

148257

319609

466649

166164

183835

200451

217775

234450

260073

224047

64,9

100,3

148,0

195,0

276,0

755,0

385,0

1357

471

528

554

599

675

705

728

846

1525

774

921

952

1106

1132

1186

1313

1323

2428

1152

1255

1199

1261

1490

1572

1851

1640

1592

1537

1852

2979

4005

2076

2170

2372

2575

2800

3092

3210

6. Дополнение

Алюминиевые провода могут выпускаться по зарубежным стандартам ASTM B-232, BS 215 (ч.2),DIN EN 50182.
