Марка СИП — 3

ТУ 16.К71-272-98

ПРОВОД С ЗАЩИТНОЙ ИЗОЛЯЦИЕЙ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ,
АНАЛОГ ПРОВОДА ТИПА SAX (ФИНЛЯНДИЯ)

СИП - 3

1. Преимущественная область применения

Провод типа “Заря” предназначен для передачи и распределения электрической энергии в воздушных электрических сетях на переменное напряжение до 20 кВ номинальной частотой 50 Гц в районах с умеренным, холодным и тропическим климатом в атмосфере воздуха типов II и III по ГОСТ 15150-69.
Климатическое исполнение провода “В”, категорий размещений 1,2,З по ГОСТ 15150-69.

2. Конструкция

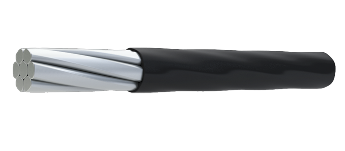

Провод—одножильный. Жила скручивается из проволок алюминиевого сплава типа AIMgSi с уплотнением. Изоляция жилы — светостабилизированный сшитый полиэтилен.

3. Характеристики проводов

Номинальное сечение жилы, мм²	Расчетная масса 1 км провода, кг	Разрывная нагрузка жилы, кН, не менее	Эл. сопротивление 1 км жилы постоянному току. Ом
50	239	14,2	0,720
70	304	20,6	0,493
95	383	27,9	0,363
120	461	35,2	0,288
150	552	43,4	0,236

4. Основные требования при эксплуатации

Прокладка и монтаж провода должны производиться при температуре окружающей среды не ниже минус 20° С.
Усилия при тяжении провода не должны превышать 35 Н/мм² сечения токопроводящей жилы.
Допустимый нагрев токопроводящей жилы:
— при нормальном режиме эксплуатации не должен превышать 90° С;
— при коротком замыкании не должен превышать 250° С.
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствует финскому стандарту SFS 5791 (1994 г.). При монтаже провода может использоваться арматура производства Франции, Финляндии.

Преимущества по сравнению с неизолированным проводом:

—улучшают условия эксплуатации за счет устранения случайных контактов с посторонними предметами;
— в лесистых районах уменьшают ширину просек и устраняют риск пожаров при падении провода;
—возможность сооружения воздушных линии электропередач без вырубки зеленых насаждений в населенных пунктах;
—облегчают сооружение новых линий вне зависимости от существующих;
— дают возможность установки изолированных телефонных линий на тех же опорах на расстоянии не менее 0,5 м;
— практически исключается возможность короткого замыкания между проводами фаз или на землю;
— сокращение эксплуатационных расходов за счет исключения систематической расчистки трасс и сокращения объемов аварийно-восстановительных работ;
— снижение габарита подвески, что может дать экономию по материалу опор.
