Как проверить заземление в розетке

Современные бытовые приборы на вилках имеют заземляющие клеммы. Их можно эксплуатировать только в тех сетях, которые подсоединены к заземляющему контуру.

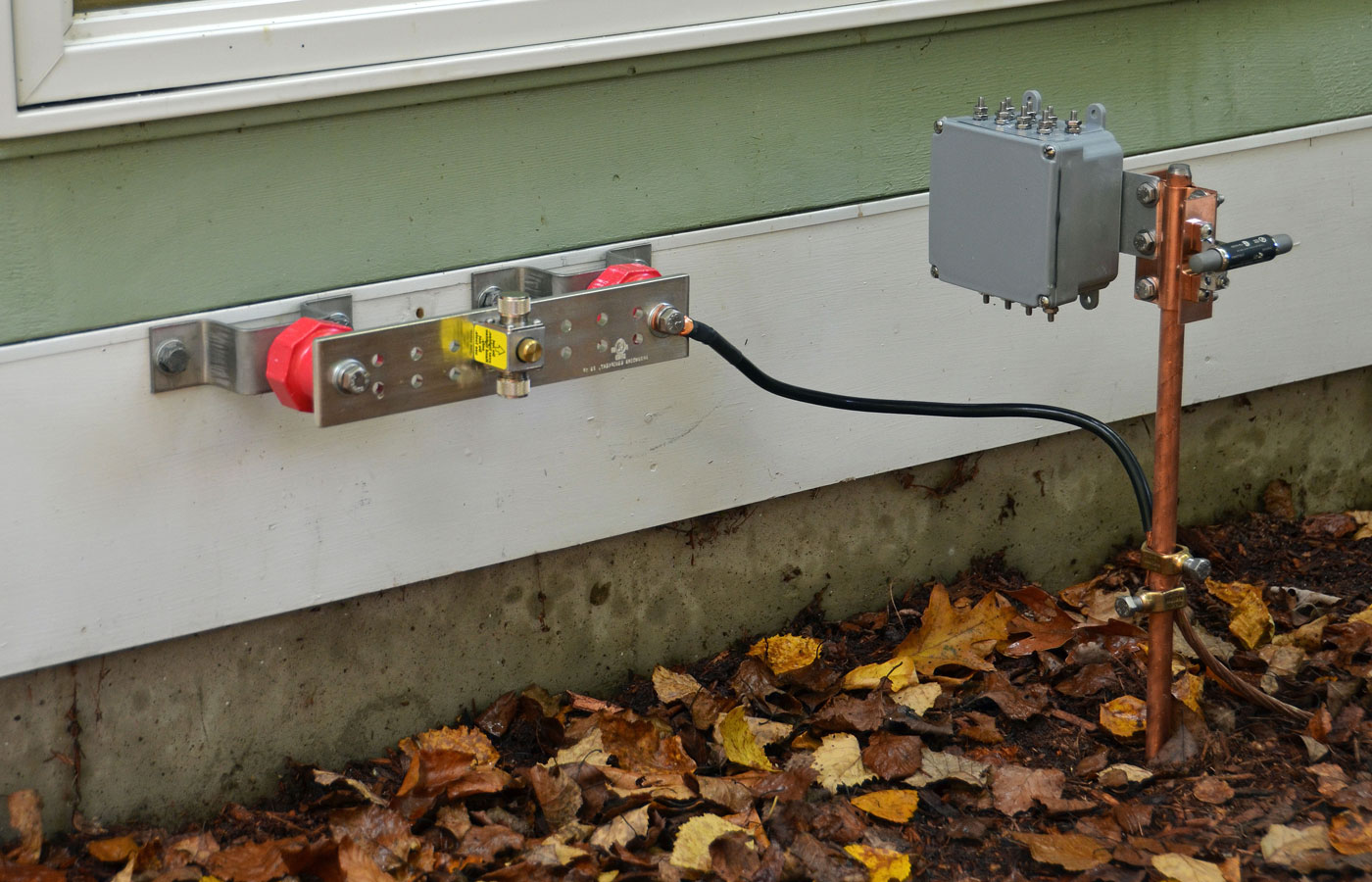

Установив контур, следует сделать контрольные замеры, удостовериться в том, что способен защищать бытовые приборы. В первую очередь это касается сопротивления.

Проверяем работоспособность сопротивления

Согласно физическим законам, путь тока лежит на том пути, где сопротивление наименьшее. Следовательно, у контура этот показатель не должен быть большим, чтобы защитные функции были эффективными.

Нормативы можно узнать в существующих правилах для электрических установок (ПУЭ). Стационарная сеть имеет напряжение в 220 В, сопротивление при этом не может быть больше 4-х Ом.

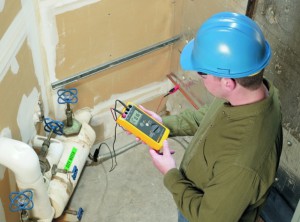

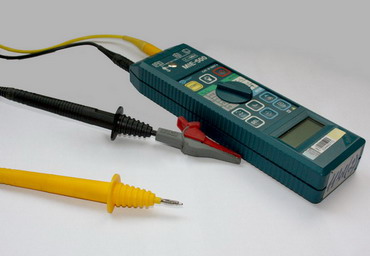

Замеряют показатель при помощи специального оборудования. Мультиметром точных показаний не получите. Можно воспользоваться измерительными приборами, произведенными еще в Советском Союзе или взять современные варианты. Они работают одинаково.

Как проверяется сопротивление:

• Зачистить часть шины, чтобы стал возможным контакт.
• На глубину 50 см забивают штыри.
• Зажимами подсоединяют приборные провода. Чтобы не ошибиться, обращайтесь к схеме.
• Прежде чем начать замеры, познакомьтесь с инструкцией.
• Вертикальный заземлитель нужно от электрода «С» располагать на расстоянии, равном пятикратной его длине. Внимание: для получения точных показателей, штыри забиваются там, где не проходят подземные коммуникации.

Проверка заземления в розетке

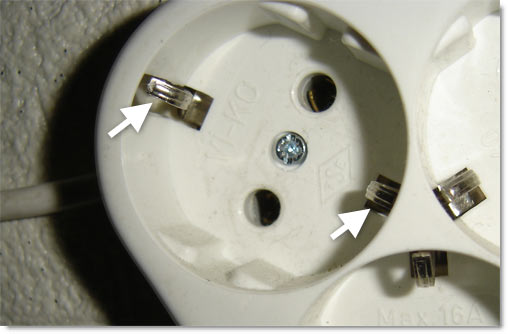

Наличие заземляющего контакта не подтверждает заземления розетки. Это следует проверить, используя различные методы.

Запаситесь набором инструментов:

• Отверткой.
• Индикатором напряжения.
• Бытовым мультиметром.

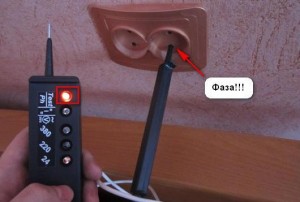

• Тестером проверяют фазу в розетке. Причем ее наличие должно отмечаться, только в одном отверстии!

Заземляющему контакту особое внимание: при загорании лампочки тестера, розетка не подлежит эксплуатации. Причин может быть две:

• Неправильное подключение.
• Изначально имела повреждения.

После отключения автоматов снимается розетка. К ней обязательно подключаются 3 привода. Если в наличии только два, то проведено зануление, поскольку нулевая и заземляющая клеммы разделены перегородкой.

Ошибок не обнаружено – устанавливается в нужном месте, после чего подключаются автоматы, чтобы проверять дальше. Мультиметр предназначен для проверки фазы и нуля, фазы и земли. После этого проверяется нуль и земля.

Нет напряжения:

• Оборвался провод с нулем.
• Не подключено заземление.
• Проведено зануление.

На дачном участке заземление тоже нужно проверять

Дача является местом, где также пользуются электричеством. И в надежности работы розеток тоже нужно быть уверенным. Часто на даче не хватает нужных инструментов для проверки заземление. Это не беда! Возьмите обычную лампу накаливания, патрон, два провода.

Провода с обеих сторон освобождают от изоляционной обертки, концы нужно вставить в розетку – загорается лампа. Выньте один конец и прикоснитесь к заземляющему усику. Если лампочка не загорится, попробуйте концом провода из другого отверстия.

Если УЗО сработает, то подключено качественное. Когда защиты нет, но есть подключение земля-фаза, лампа накаливания будет гореть намного ярче, чем при соединении фазы и нуля.

Если же вы желаете быть уверенными в проведенной операции, то лучше всего использовать проверенный способ – приобрести специальный индикатор для розеток евро. Это даст возможность проверить не только заземление, но и узнать, что не так с вашей розеткой.
