Как подобрать резинометаллические уплотнения BSCR под диаметр штока и цилиндра

Резинометаллические уплотнения BSCR — это одни из самых надёжных и востребованных элементов гидравлики. Они используются в цилиндрах, насосах, клапанах и распределителях, где требуется сочетание высокой герметичности и устойчивости к механическим нагрузкам. Особенность таких уплотнений в том, что они объединяют эластичность резины, которая плотно прилегает к поверхностям и компенсирует микронеровности, и жёсткость металлического каркаса, который придаёт конструкции прочность, фиксирует положение и препятствует выдавливанию под высоким давлением. Однако эффективность уплотнения BSCR напрямую зависит от того, насколько правильно оно подобрано под конкретные размеры — диаметр штока и внутренний диаметр цилиндра. Ошибка в несколько десятых миллиметра приводит к утечкам, снижению давления, повышенному износу и даже выходу всей машины из строя. В этой статье мы подробно разберём, как грамотно подобрать уплотнение BSCR, какие параметры нужно учитывать, как измерять посадочные места и что делать, если возникли сомнения.

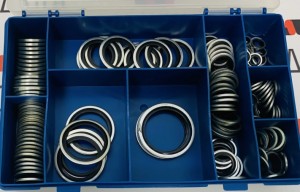

Что такое BSCR и как оно устроено

BSCR — это манжетное уплотнение комбинированного типа, которое состоит из двух основных частей: металлической вставки (обычно из оцинкованной или нержавеющей стали) и эластомерной оболочки (на основе нитрилового каучука, фторкаучука или полиуретана). Металлический каркас может быть выполнен в виде кольца, скобы или цельного пояса, который охватывает наружную поверхность уплотнения. Он выполняет две задачи: удерживает уплотнение в посадочном гнезде даже при высоких давлениях и предотвращает деформацию резинового элемента под воздействием температур и вибраций.

Резиновая часть контактирует со штоком и гильзой цилиндра, обеспечивая герметичность. Благодаря специально спрофилированным кромкам и губам, уплотнение работает как в динамическом режиме (при движении штока), так и в статическом (при фиксированном положении поршня). BSCR часто применяют в тяжёлой гидравлике: в строительной технике, сельхозмашинах, прессах, экскаваторах и погрузчиках. Их преимущество — высокая стойкость к износу и способность работать при давлениях до 400–500 бар.

Но весь этот потенциал раскрывается только тогда, когда уплотнение точно соответствует геометрии рабочего зазора. А для этого нужно правильно измерить диаметры штока и цилиндра.

Почему важны правильные размеры

Уплотнение BSCR работает в паре с двумя поверхностями: наружной (стенка цилиндра) и внутренней (шток). Если уплотнение будет слишком маленьким по внутреннему диаметру, оно сядет на шток с натягом, который невозможно компенсировать — шток или заклинит, или резина будет перегреваться и разрушаться. Если внутренний диаметр уплотнения окажется слишком большим, оно не создаст нужного контактного давления, и масло начнёт просачиваться вдоль штока.

По наружному диаметру — аналогично. Слишком большое уплотнение не войдёт в посадочную расточку цилиндра или будет смято при установке, нарушив геометрию губ. Слишком маленькое — не сможет зафиксироваться в гнезде и будет прокручиваться или выпадать. Поэтому выбор BSCR — это всегда точное соответствие «наружный диаметр уплотнения ≈ внутренний диаметр цилиндра» и «внутренний диаметр уплотнения ≈ диаметр штока + монтажный натяг (обычно 0,1–0,3 мм)».

Кроме того, размеры влияют на срок службы. Оптимально подобранное уплотнение изнашивается равномерно, не перегревается и не перекашивается. Неправильный подбор приводит к одностороннему износу, когда одна кромка стирается быстрее другой, и уплотнение теряет герметичность уже через несколько десятков рабочих циклов.

Какие размеры нужно измерять для подбора

Перед тем как искать уплотнение по каталогу, нужно выполнить три точных измерения на реальном цилиндре. Не полагайтесь на паспортные данные, особенно если цилиндр уже был в ремонте или расточке — реальные размеры могут отличаться от номинальных на сотые или даже десятые доли миллиметра.

Итак, измеряем:

1. Диаметр штока. Используйте микрометр с точностью до 0,01 мм. Проведите замер в нескольких местах по длине штока — на выходе из цилиндра, в средней части и у поршня. Если обнаружится конусность или овальность, берите среднее арифметическое, но в идеале шток должен быть цилиндричным.
2. Внутренний диаметр гильзы цилиндра. Для этого нужен нутромер или индикаторный прибор. Измеряйте на глубине 20–30 мм от торца, а также в середине длины цилиндра. Как и в случае со штоком, обратите внимание на овальность — она не должна превышать 0,03 мм для качественной работы.
3. Глубину посадочного гнезда под уплотнение. Она влияет на выбор высоты (толщины) уплотнения. Если гнездо слишком мелкое, уплотнение будет выступать наружу и может быть повреждено при сборке. Если слишком глубокое — не будет нужного обжатия металлического каркаса.

Все размеры записывайте в миллиметрах с двумя знаками после запятой.

Как читать маркировку BSCR

Большинство уплотнений BSCR имеют маркировку, которая отражает их геометрию. Обычно это три числа: внутренний диаметр, наружный диаметр и высота. Например, маркировка «40x50x8» означает внутренний диаметр 40 мм, наружный 50 мм и высоту 8 мм. В некоторых каталогах может быть указан только внутренний диаметр и серия, которая уже определяет наружный и высоту — тогда нужно сверяться с таблицей.

Обратите внимание, что подбор идёт не по «ближайшему» размеру, а по точному. Если у вас шток 39,85 мм, нельзя брать уплотнение с внутренним 40 мм — будет люфт. Нужно искать уплотнение именно с подходящим посадкой, например 40 мм, но с учётом натяга, или специальную серию с внутренним 39,8 мм. В каталогах часто указывают диапазон допустимых диаметров штока для каждого типоразмера уплотнения.

Учёт монтажного натяга и зазоров

Натяг — это разница между диаметром штока и внутренним диаметром уплотнения в свободном состоянии. Для BSCR рекомендуется натяг 0,1–0,3 мм на диаметр. То есть если шток 50 мм, внутренний диаметр уплотнения должен быть 49,8–49,9 мм. Это обеспечивает плотное облегание штока и необходимую герметичность.

По наружному диаметру уплотнения, наоборот, должен быть небольшой зазор или нулевой натяг. Уплотнение должно входить в расточку с лёгким усилием, но не болтаться. Металлический каркас обеспечивает фиксацию, поэтому наружный диаметр уплотнения должен соответствовать диаметру гнезда с допуском ±0,05 мм.

При расчёте учтите, что при работе под давлением резина может немного сжиматься, а металл расширяться при нагреве. Поэтому для высокотемпературных систем (выше 80 °С) зазор по наружному диаметру делают чуть больше — 0,05–0,1 мм, а натяг по штоку — минимальным (0,1 мм), чтобы не заклинить при нагреве.

Выбор материала уплотнения в зависимости от размеров и условий

Хотя подбор по размерам первичен, нельзя забывать и о материале. Одно и то же типоразмерное уплотнение может выпускаться из разных эластомеров: нитриловый каучук (NBR) — для минеральных масел и температур до +100 °С, фторкаучук (FKM) — для синтетических масел и температур до +200 °С, полиуретан (PU) — для высоких давлений и абразивных сред, но с ограничением по температуре до +80 °С.

Если ваш цилиндр работает на стандартном гидравлическом масле при давлении 200 бар и температуре 60 °С, подойдёт NBR. Если температура поднимается до 120 °С — берите FKM. Если шток движется с высокой скоростью и возможны сухие пуски — полиуретан с низким коэффициентом трения.

Но все эти материалы выпускаются под конкретные геометрические ряды, и не всегда нужный материал есть в нужном размере. Поэтому иногда приходится выбирать между чуть большим размером с другим материалом и идеальным размером, но из менее подходящей резины. В таких случаях приоритет — размер, потому что неправильная геометрия не спасёт даже самый качественный материал.

Как использовать каталог и таблицы

У большинства производителей BSCR есть подробные каталоги с таблицами, где для каждого внутреннего диаметра указаны допустимые наружные диаметры и высоты, а также материал. Таблицы построены по принципу «диаметр штока — рекомендуемое уплотнение».

Ваша задача — найти строку, где ваш измеренный диаметр штока попадает в диапазон рекомендуемых значений для данного уплотнения. Обычно в каталоге указывается, например, «для штока 39,8–40,2 мм используйте уплотнение 40x50x8». Если ваш шток 39,85, вы попадаете в диапазон — подходит. Если 39,7 — не подходит, ищите другой типоразмер (может быть 38x48x8 или специальный 40x50x7 с другим допуском).

Не пытайтесь «подогнать» уплотнение под шток с помощью подрезки или растяжки — это нарушит структуру материала, металлический каркас деформируется, и уплотнение потеряет герметичность. Только точный подбор.

Особенности для цилиндров с расточкой и хромированными штоками

Если ваш цилиндр прошёл расточку (увеличение внутреннего диаметра) или шток был перешлифован и уменьшен в диаметре, стандартные размеры BSCR могут не подойти. В таких случаях нужно заказывать уплотнения с нестандартными размерами, либо использовать компенсирующие проставки.

Хромированные штоки имеют очень гладкую поверхность, что позволяет использовать уплотнения с минимальным натягом (0,05–0,1 мм). Шероховатость хрома Ra 0,1–0,2 мкм даёт меньшее трение, и уплотнение служит дольше. А вот для обычных закалённых штоков с шероховатостью 0,4–0,8 мкм нужен больший натяг, чтобы компенсировать микронеровности и обеспечить начальную герметизацию.

Монтаж и проверка после подбора

Даже идеально подобранное уплотнение может быть повреждено при неправильной установке. Перед монтажом смажьте уплотнение рабочим маслом или специальной монтажной пастой. Убедитесь, что фаски на цилиндре и штоке не имеют заусенцев, иначе при насаживании можно повредить резиновые кромки. Используйте монтажные оправки, чтобы не перекашивать уплотнение.

После сборки обязательно проведите обкатку на низком давлении (20–30 % от рабочего) в течение 5–10 циклов, чтобы уплотнение «село» и приняло рабочую форму. Затем проверьте на утечки при номинальном давлении. Если есть небольшая потёка — возможно, натяг слишком мал или уплотнение повреждено при монтаже. В этом случае нужно снять, проверить геометрию и при необходимости заменить.

Частые ошибки при подборе

Первая — использование штангенциркуля вместо микрометра. Штангенциркуль даёт погрешность 0,05–0,1 мм, что для BSCR критично. Всегда используйте точный измерительный инструмент.

Вторая — подбор по каталогу без учёта реальных допусков. Взяли уплотнение 40x50x8, а на штоке 39,9 — натяг 0,1 мм, вроде бы нормально, но если учёсть, что у уплотнения допуск -0,05 мм, а у штока +0,02 мм, фактический натяг может оказаться 0,17 мм, что многовато. Поэтому важно знать допуски изготовления деталей и выбирать уплотнение с учётом реального сочетания полей допусков.

Третья — игнорирование высоты уплотнения. Если гнездо 7,8 мм, а уплотнение 8 мм — оно будет выступать, и при затяжке фланца может деформироваться. Если гнездо 8,2 мм — уплотнение будет недообжато. Всегда измеряйте глубину гнезда.

Четвёртая — попытка использовать одно и то же уплотнение для штока и для поршня. Это разные условия работы, и у них разные конструктивные требования. BSCR — для штоков; для поршней есть другие серии уплотнений.

Выводы

Подбор резинометаллического уплотнения BSCR под диаметр штока и цилиндра — это точная инженерная задача, которая не терпит приблизительности. Она требует аккуратных измерений, понимания допусков, знания условий работы и умения пользоваться каталогами. Но при правильном подходе она становится рутинной и предсказуемой.

Следуйте простому правилу: измеряйте реальные размеры, а не берите из документации; ищите уплотнение с натягом 0,1–0,3 мм по штоку и соответствием по наружному диаметру; учитывайте материал резины под вашу температуру и среду; проверяйте высоту и фаски; используйте монтажные оправки; проводите обкатку.

Если вы сомневаетесь — обратитесь к техническому специалисту или к производителю уплотнений, предоставив им ваши размеры и условия. Это дешевле, чем перебирать цилиндр из-за утечек через месяц после ремонта.

Помните: хорошее уплотнение — это не расходник, а инвестиция в безотказную работу гидравлики. Правильно подобранное BSCR прослужит тысячи часов, обеспечивая чистоту, давление и эффективность вашей машины. Не экономьте на качестве подбора, и ваша техника скажет вам спасибо.
