Как подключить электросчетчик: пошаговая инструкция

22.07.2015

Содержание

1 Особенности подключения
2 Как установить автоматы
3 Электрический счетчик с одной фазой
4 Алгоритм установки однофазного счетчика
5 Алгоритм подключения счетчика с тремя фазами
6 Измерительный прибор «Меркурий 201»

Когда-то расход электроэнергии определялся по количеству используемых в помещении электрических приборов. Этот способ был не самым идеальным, к тому же давал искаженную информацию.

Сегодня существует большой выбор средств для контроля расхода электроэнергии, способных давать очень точную информацию. В этой статье речь пойдет о том, как самостоятельно подключить электрический счетчик.

Особенности подключения

Прежде, чем приступить к процессу установки электрического счетчика, необходимо обратиться в организацию, отвечающую за поставку электроэнергии, за согласованием следующих деталей:

Обозначить место, где будет установлен измерительный прибор. Несмотря на то, что его можно устанавливать внутри помещения, в последнее время жильцы стараются смонтировать счетчик за его пределами.
Тип прибора. Необходимо приобретать счетчики, которые соблюдают все требования для эксплуатации и прошли сертификацию в государственном реестре. Прибор должен быть исправен и соответствовать современным стандартам.

Соблюдение норм при монтаже электрической схемы самого счетчика, а также схемы разводки.

Ошибки при установке электрического счетчика возникают в результате отсутствия понимания о правильности выполнения этого процесса. В целом, монтаж этого измерительного устройства не является сложным.

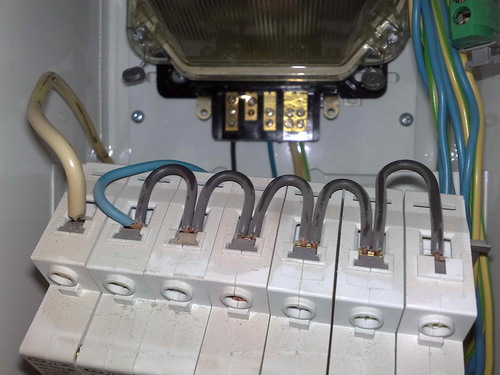

Как установить автоматы

Советы по подключению счетчика и автоматов:

Автоматы устанавливаются с целью обезопасить электрический счетчик от скачков напряжения в сети. Это необходимо делать до ввода в линию;
В случае установки автоматов после ввода счетчика в линию, при скачке напряжения он может попросту перестать работать;
В документах говориться о том, что на провод фазы можно монтировать один автомат, но на практике часто устанавливается с двумя полюсами, который сможет регулировать подачу и нейтраль.
В качестве места крепления для автоматов выступает DIN-рейка, которая должна иметь заземление на каркасе электрощита, если она не является комплектующей самого щита.

Электрический счетчик с одной фазой

Электрический счетчик с одной фазой подразумевает под собой подключение всех электроприборов к одной фазе. Это устройство имеет в своем арсенале четыре клеммы, с помощью которых электричество поступает в помещение. С помощью клемм происходит также соединение с общей электрической сетью.

Алгоритм установки однофазного счетчика

Подключение измерительного прибора с одной фазой состоит из следующих этапов:

Отключение помещения от электричества и демонтаж старого счетчика;
Крепление нового счетчика на место старого.
Подключение фазного провода к первой клемме. Обычно он выделен красным цветом, но для большей уверенности можно протестировать его при помощи индикаторной отвертки. В том случае, если провод фазный, на отвертке должен загореться индикатор.
Подключение фазного провода квартирной сети ко второй клемме. Этот этап завершает формирование первой цепи.
Аналогичным способом происходит подключение нулевого провода от общей сети и сети квартиры к третьей и четвертой клемме.

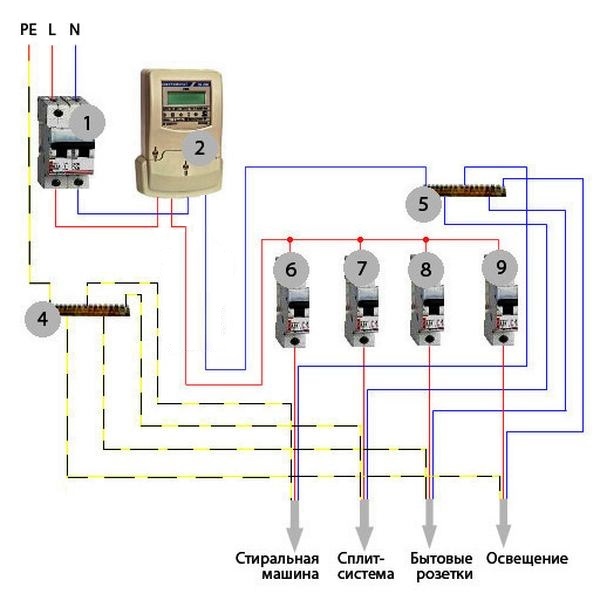

Прежде, чем приступать к подключению счетчика, желательно изучить схему его присоединения.

Алгоритм подключения счетчика с тремя фазами

Трехфазовый счетчик подразумевает под собой разделение используемых в помещении электрических приборов на группы. Это устройство подключается по такому же принципу, как и однофазовый счетчик, но, в целом, процесс немного сложнее. Всего у трехфазного счетчика восемь клемм, которые подключаются следующим образом:

1,3,5,7 клеммы подключаются к одноцветным проводам внешней сети.
Остальные клеммы соединяются с одноцветными проводами домашней сети.
Чтобы повысить уровень безопасности, входной кабель нужно присоединять через автомат вводного типа, с четырьмя полюсами.
Для каждой группы электроприборов следует установить по одному однополюсному автомату.

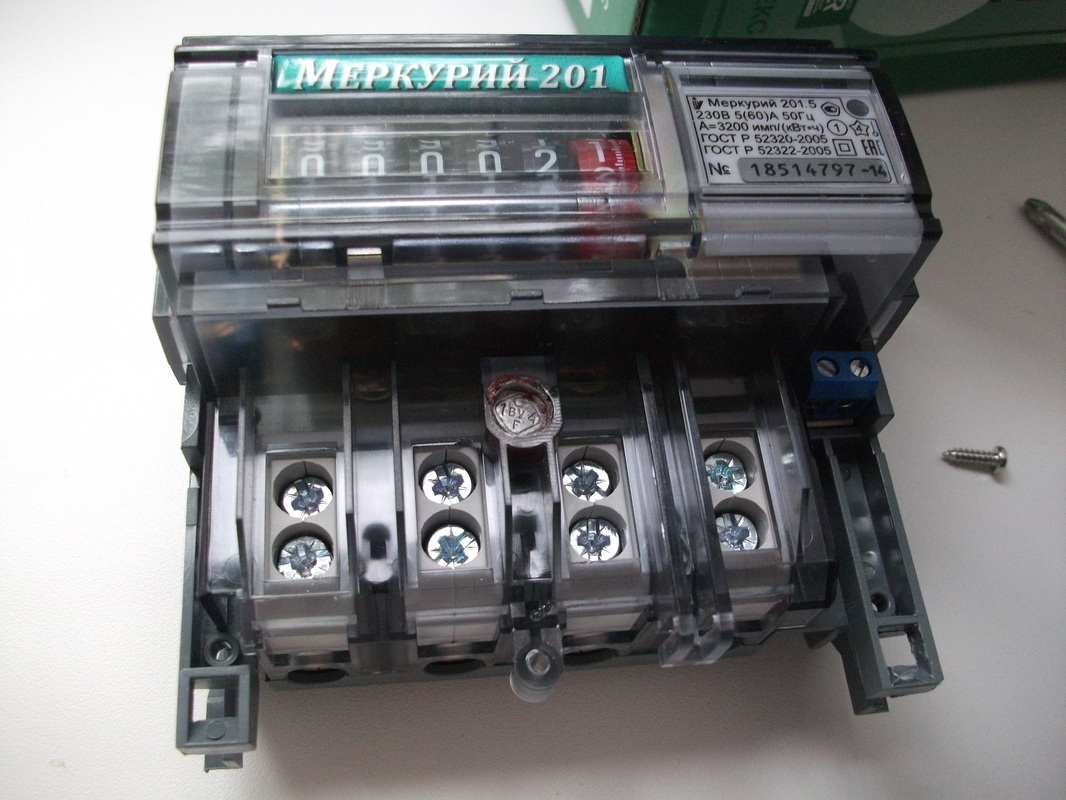

Измерительный прибор «Меркурий 201»

Перед процессом установки счетчика «Меркурий 201» не лишним будет ознакомиться с информацией об его конструктивных характеристиках. Этот счетчик имеет на своем прямоугольном корпусе установленный дисплей. Все необходимые параметры обозначены на правой стороне устройства.

«Меркурий 201» отличается малым весом и небольшим размером. Этот счетчик подключается таким же способом, как и другие
